你的位置：首页 > 产品展示

高纯氧化铬粉末材料


产品说明

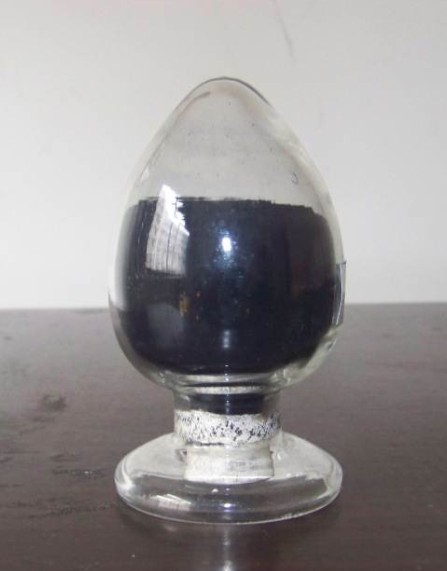

高纯氧化铬粉末材料
用于替代 AMPERIT 703 和 Metco 106NS的粉末。该产品是采用水热还原高温晶化法，以高纯铬酸铵为核心材料生产的喷涂用粉。该产品具有纯度高、流动性好、沉积效率高、工艺适配性强等特点。
化学成分：Cr2O3≥99.5%
粒度分布：30/10μm、45/22μm、38/10μm、22/5μm、45/15μm、53/22μm
流动速度：<65s/50g
涂层：具有优良的耐磨耐腐蚀性能，可应用于印刷机器的滚轴、泵的密封区域、阀门、耐磨环等，尤其适用于激光雕刻陶瓷网纹辊的喷涂。涂层的最高操作温度 540℃。
典型物理性能
颜色     硬度（Hv300）  结合强度
灰--黑       >1100           >40MPa
松装密度：>2.2g/cm3
应用：540℃以下耐磨粒磨损，硬力磨损及颗粒冲蚀涂层：耐气蚀涂层；250℃以下化学介质中使用的零部件的抗腐蚀磨损涂层。氧化铬化学性能十分稳定，不溶于酸、碱、盐及各种溶剂，但溶于热的溴化钠盐溶液，对水、光、高温腐蚀性气体（SO2、H2S）、大气极稳定，硬度高，摩擦系数小，耐磨和抛光性能好，是优异的抗腐蚀磨损层材料，遮盖能力高，有磁性。在较宽的红外波长范围内具有高而稳定地热辐射率。Cr2O3粉末的喷涂工艺规范宽，局部过热涂层亦不易开裂，喷涂层致密，与基体结合强度高，表面磨削加工后，表面粗糙度可达0.2μm以下，摩擦系数低，涂层具有优异的抗磨损、自配合及耐腐蚀等综合性能。采用等离子喷涂制备540℃以下耐磨粒磨损、硬面磨损及颗粒冲蚀涂层；耐气蚀涂层；250℃以下化学介质中抗腐蚀磨损涂层（需经适当的封孔处理），如活塞、柱塞、化工机械轴类、泵密封件、耐磨环、滑阀、汽缸内衬、排气风扇、抛光及磨光夹具等；耐纤维磨损涂层，如化纤纺机的导丝轮，摩擦轮，罗拉辊等；导磁耐磨涂层，如录音机磁头等。
  上一条:ludowici卢德维琪-wear-resist耐磨涂料
  下一条:锅炉喷涂工程专用热喷涂设备

★ 产品分类

★ 联系我们
