主要用于48CrMo等材料的瓦楞辊的淬火，淬火深度0.8-1.2mm，光带淬火宽度16～18 mm，扫描速度20～30mm/s。激光淬火后工件表面光洁度不破坏，工件不变形。淬火硬度为里氏硬度57～60，洛氏硬度HRC65，且可以根据工艺需要调整，Ф450瓦楞辊激光淬火效率约为78～100分钟/只。

　　2. 瓦楞辊激光熔覆工艺：

　　在48CrMo等材料的瓦楞辊的表面熔覆金属、硬质合金粉末，形成新的合金层并与基体实现冶金结合，提高工件的耐高温、耐磨损、耐疲劳、耐腐蚀性能，或者恢复零件的尺寸。熔覆单层厚度可以在0.1-2.0mm范围内调节，满足不同的表面强化与修复工艺需求，总熔覆厚度不限。熔覆层硬度达到洛氏HRC65。

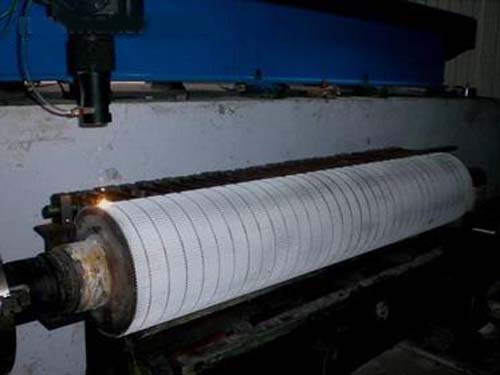

　　激光对瓦楞辊进行熔覆过程：
